Пошаговая заточка цепи бензопилы на станке

5 ДИОЛД МЗ-0,13

Заточка бензопил часто требуется в быту, и далеко не всегда в гараже или подвале можно найти место для стационарной установки специального оборудования. В этом случае лучший выбор это данная модель. Самый компактный станок, не требующий установки и приводимый в рабочее состояние за пару минут. Здесь установлен легкий двигатель, благодаря которому общий вес станка не превышает 6 килограмм. Конечно, такой мотор не может похвастаться высокой мощностью, но она и не нужна. Он выдает 130 ватт и вращается со скоростью 2,5 тысячи оборотов. Вполне достаточно, чтобы заточить стандартную цепь.

В станине имеются отверстия под болты, то есть при необходимости инструмент можно зафиксировать, но сама станина выполнена из металла и является самой тяжелой частью оборудования. Даже если ее не крепить к верстаку, станок не будет гулять по нему, так как металлическая болванка просто удержит его на месте. Шаг и размер цепи выставляются двумя регулировочными болтами. Очень удобно и быстро, чего не скажешь об основной рукоятке, которая не отличается удобством. Впрочем, пила не так часто требует заточки, и вы не будете часами работать на этом станке, поэтому с таким нюансом можно смириться, особенно учитывая остальные положительные моменты.

Полезные рекомендации от специалистов

Чтобы не допустить преждевременного износа цепи, нужно придерживаться советов специалистов. Опытные мастера советуют:

обкатывать цепь перед заточкой. Для этого гарнитуру потребуется сначала прогнать при малых оборотах двигателя

После полного остывания и восстановления цепи потребуется выполнить ее регулировку на шине;
регулярно осматривать пильный элемент, уделяя внимание его натяжке и состоянию. Во время распиловки древесины, когда бензопила находиться в наклоненном набок положении, пильная гарнитура принимает на себя повышенные нагрузки

Из-за плохой натяжки режущие зубья могут прийти в негодность;
вовремя удалять с режущей гарнитуры стружку и другие древесные отходы;
стараться исключать попадание зубьев цепи на гвозди и другие твердые предметы;
вовремя затачивать пильный элемент – при нерегулярной эксплуатации бензопилы в бытовых условиях оператору будет достаточно одной процедуры за 3 месяца использования. Если инструмент интенсивно используется на валке леса, то гарнитуру потребуется восстанавливать не менее 1 раза в 2–3 недели;
не использовать цепь сразу же после ее заточки. Гарнитуре нужно дать время на полное остывание. При необходимости процесс можно ускорить, используя для этого баллоны со сжатым воздухом. Перед монтажом детали обратно на шину ее потребуется окунуть в чистое масло. Это сделает режущий элемент более подвижным, и значительно продлит сроки его эксплуатации;
использовать для смазки только качественные фирменные масла. Не допускается заливка отработанных смазочных материалов.

Владельцу бензопилы нужно помнить, что состояние режущего элемента во много зависит от условий ее эксплуатации хранения. Если гарнитура храниться в сыром помещении, то это приведет к быстрому износу ее режущих зубьев и образованию ржавчины на них. Чтобы не допустить этого, нужно выбирать для хранения только темные и полностью сухие комнаты.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Как правильно точить цепь?

Если не знать технологии, то наточить цепь самостоятельно в домашних условиях своими руками не получится. Первое, с чего начинается работа, – установка струбцины. При ее отсутствии допускается использовать как упор обычное полено.

Чтобы вручную подточить зубья цепи пилы, стоит следовать следующей схеме:

• агрегат, в нашем случае пила, должна ставиться предварительно на ровную поверхность;
• под шину укладывается полено или струбцина;
• техника безопасности соблюдается и в этом случае, поэтому обязательно активируется тормозной механизм на цепи;
• круглым инструментом следует двигать от внутренней поверхности звеньев к внешней;
• одна из самых важных задач – выдержать угол, можно работать с линейкой, стандарт 30 градусов, легко достигается при перпендикулярном положении напильника по отношению к шине.

Новички предпочитают работать с шаблонами или с планкой. Правка плохой заточки возможна, но тогда ресурс цепи расходуется быстрее положенного. Лучше использовать продольный рез, тогда угол станет более острым, всего 10 градусов. В этом случае под рукой должна быть державка либо распиловочные калибры. Ответственные производители такого оборудования при выпуске цепи для бензопилы оставляют особую метку. Она помогает быстрее определить габариты зубьев.

Для удачной работы потребуется расположить напильник параллельно указанной риске. Преимущество в том, что необходимый угол заточки получается сделать с первого раза

Очень важно, чтобы количество движений для каждого из обрабатываемых зубьев было равным. Только так можно утверждать, что процесс стачивания идет равномерно

Корректируют проделанную работу со всех сторон. Это самый верный и выгодный подход, поскольку ему не приходится постоянно менять свое положение.

Только после того как основные зубья наточены, можно переходить к ограничительному компоненту. Его точат следующим образом:

• на цепь накладывается опиловочный калибр, при этом зубец, который является ограничительным, должен совпадать с имеющейся прорезью;
• теперь пришло время работать напильником.

Специалисты дают дельные советы, как можно облегчить процесс заточки. Обязательно, чтобы двигатель пилы не работал, а цепь была подтянута до того состояния, в котором она находится во время работы. Тормоз фиксируется в рабочем положении, на руки надевают перчатки.

Заточку можно производить на станке. Он, в свою очередь, бывает ручным или профессиональным. Последние могут работать только от электричества. Принцип прост:

• сначала производят фиксацию цепи в направляющих
• производится настройка канавки и выбирается угол;
• опускается затачивающий диск;
• двигают по установленному держателю цепь, зажимая, производят обработку каждого зубца.

В таких станках наждачный камень выступает в качестве основного точильного элемента. Стоит подобное оборудование дорого, поэтому используется чаще всего в мастерских. Сложно сказать, стоит ли приобретать подобный агрегат для дома. В этом случае может подойти и болгарка или шлифовальная машинка. Для работы обязательно используют специальную насадку и диск 2.5 мм, используемый по металлу. Затачивают на минимальных оборотах, каждый зубец в отдельности. Обязательно не забывают о технике безопасности, поэтому надевают перчатки и защитные очки. Соблюдая эти простые правила, можно самостоятельно качественно наточить цепь.

Конструктивные элементы

Для того чтобы решать проблему, как правильно точить цепь бензопилы, необходимо четко представлять себе ее конструктивные особенности. Процесс пиления обеспечивается специфической формой режущих зубьев в звене цепи. Каждый такой зуб имеет боковую (торцевую) и верхнюю режущую кромку с характерным углом заточки их лезвия. Резание древесины осуществляется по принципу ее строгания, причем глубина внедрения зуба в нее изменяется с помощью ограничителя.

Наиболее важные характеристики процесса задаются величинами углов заточки кромок. Спинка зуба формирует задний угол верхней кромки, отвечающий за внедрение в дерево. Данный угол обеспечивает необходимый наклон верхнего лезвия назад и составляет порядка 49-58º. Задний угол боковой кромки создается лопаткой и обеспечивает срезание древесины сбоку. Боковое лезвие в совокупности с поверхностью скольжения звена формирует передний угол. Он должен быть в диапазоне 59-84º (отличается у разных типов бензопилы)

В целом, можно говорить о том, что верхнее лезвие является основным режущим элементом, причем наиболее важной характеристикой признается его задний угол

Особое внимание заднему углу звена

Как правильно определить угол заточки. Он измеряется от верхнего режущего лезвия под прямым углом к направляющей шине. Изменение его величины приводит к таким особенностям: увеличение — к ускорению пиления материалов мягкой структуры, а уменьшение — к равномерному и качественному распиливанию древесины твердого типа. Оптимальный размер этого угла лежит в пределах 26-36º. В общем, основными параметрами признаются: угол заточки, передний угол и угол верхней кромки. Они тщательно контролируются во время заточки цепи.

Еще один контролируемый параметр — расстояние ограничителя глубины. Оно представляет собой разницу высот верхнего лезвия и передней кромки спинки. Эта характеристика отвечает за толщину древесной стружки, снимаемой при разрезании. В норме это расстояние должно быть в пределах 0,44-0,76 мм, а наиболее часто устанавливается — 0,60-0,65 мм. Следует учитывать, что при заточке уменьшается высота спинки, что требует уменьшать и высоту ограничителя, т.е. стачивать его. Кроме того, принимается в расчет, что завышенный зазор снижает качество пиления и увеличивает отдачу пилы при распиливании.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

• Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
• Задний угол верхнего лезвия — от 50 до 60°.
• Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

• Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
• Низкая скорость заточки.
• При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
• Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станка	Стоимость, руб.
Авангард МЗЦ-100/450	1700
Einhell BG-CS 85 E	1990
Бригадир Professional GM4P	2270
Тайга МЗ-600	4320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

• Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
• Оптимальная мощность — от 250 до 600 Вт.
• Скорость вращения – 3000—6000 об/мин.
• Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

• напильника цилиндрической формы, установленного в державку;
• плоского напильника;
• крючка и шаблона для определения нужной глубины ограничителя.

Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину

После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.

Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

Станок для заточки пилы

Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Заточка болгаркой Источник prosto-instrumenty.ru Закрепляя болгарку хомутом или тисками, диск располагают в вертикальной плоскости. Альтернативный метод заключается в закреплении в тисках ни болгарки, а пилы, в то время как к ней подносится инструмент.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Watch this video on YouTube

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

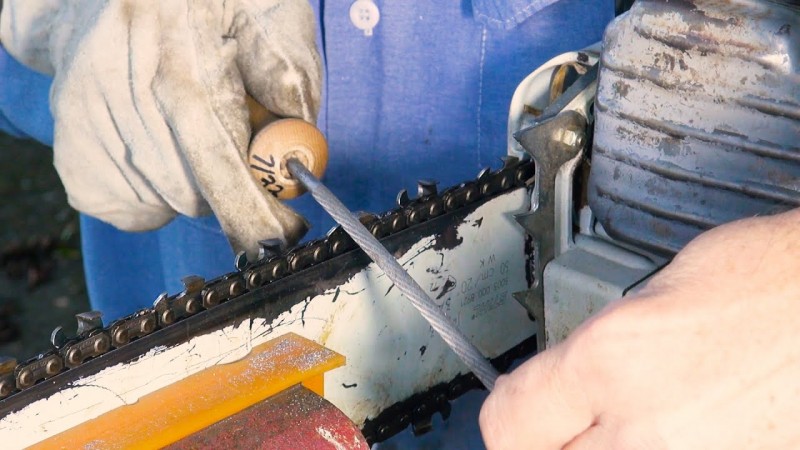

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Более подробно о том, как точить цепь бензопилы напильником, читайте здесь.

Советы

Прежде чем приступить к заточке, стоит убедиться в том, что пиле она действительно необходима. Существует 5 простых критериев оценки, способных это подтвердить.

1. Уменьшение размера опилок, вылетающих при работе.
2. Повышение усилий, прилагаемых в процессе использования инструмента. Пилить становится заметно сложнее.
3. Подпрыгивание, неравномерный ход цепи.
4. Появление явных признаков смещения геометрии пропила. Его просто «уводит» в сторону.
5. Запах гари, появление дыма из-под цепи.

Продолжение работы затупившимся инструментом, будь то электрический или бензиновый агрегат, грозит не просто переустановкой сменного элемента. В некоторых случаях перегрузки выводят из строя куда более дорогостоящие узлы, поменять которые окажется уже не так просто. Еще один немаловажный момент — проверка качества заточки по завершении работ. Здесь тоже есть свои явные критерии, которые показывают, что цепь полностью готова к работе.

Важно добиться остроты не только верхних, но и боковых режущих кромок. Углы у всех зубьев должны быть одинаковыми, как и их длина

Определяются эти параметры производителем инструмента. Угол заточки выбирается исходя из способа распиловки древесины. При поперечном пилении его делают в диапазоне от 25 до 35 градусов. При продольном хватит и 10.

Стоит обратить внимание и на ограничитель глубины. Его показатели варьируются в диапазоне от 0,5 до 0,8 мм, но лучше опираться на рекомендации производителя, иногда рекомендуемые параметры отличаются от стандартных

Ограничитель глубины влияет на уровень производительности инструмента, при уменьшении показателей она снижается. Превышать рекомендуемые значения тоже не стоит, поскольку при работе будет сильно ощущаться вибрация.

Среди полезных советов, которые дают специалисты по заточке пил, можно выделить следующие рекомендации.

Обслуживание цепи после проведения работ. Стоит продуть ее сжатым воздухом, а затем на некоторое время погрузить в моторное масло (чистое, не отработку). Это позволит существенно продлить срок эксплуатации цепи.

Выделение времени на обкатку. Она проводится сначала на малых оборотах, в течение 60 секунд. Этого времени хватит на то, чтобы смазка равномерно распределилась, а звездочка и звенья прогрелись, притерлись. После этого цепь остужают, повторно проводят ее регулировку и натяжение.

Следования правилам эксплуатации

При пилении после заточки важно избегать наклонного положения цепи. При необходимости нужно проводить периодическую регулировку натяжения звеньев

Под нагрузкой они могут провисать.

Периодическую обработку станочным способом. Даже если восстановить остроту зубьев в «полевых» условиях удалось надфилем или дрелью, при появлении такой возможности стоит провести полноценную обработку металла. Станок обеспечивает более высокую геометрическую точность, дает возможность выправить дефекты, возникшие при работе с инструментом.

Контроль стачивания зубьев. После 3-4 операций по восстановлению их остроты стоит проверить пригодность цепи к дальнейшей эксплуатации. Изменение глубины пропила и другие дефекты будут свидетельствовать о том, что элемент требует замены, а не восстановления.

Обязательно нужно защитить глаза щитком или очками, проводить работу в перчатках. Получение травм, особенно при инструментальной заточке — не редкость.

О том, как правильно заточить цепь бензопилы своими руками, смотрите в следующем видео.
